Giới thiệu về đầu kẹp dao BT/BBT và HSK
Đầu kẹp dao HSK được phát triển ở Đức, giúp nhà sản xuất khoan lỗ, cắt xuyên vật liệu và gia công tốc độ cao với chất lượng hàng đầu.
Về đầu kẹp BT/BBT công dụng tương tự nhưng có độ ổn định và cân bằng cao hơn khi vận hành tốc độ cao. Các dụng cụ này tương tự nhau về nhiều mặt, nhưng có những thay đổi nhỏ tạo nên sự khác biệt lớn.
Dù là đầu kẹp dao BT/BBT hay HSK, chúng thường có cấu tạo cơ bản giống nhau. Bạn có thể thấy sự khác biệt chính giữa đầu cặp dao BT/BBT và HSK về cấu tạo của chúng.
Cấu tạo của đầu kẹp dao BT/BBT và HSK
Nói chung, đầu kẹp dao (còn gọi là đầu cặp dao hoặc bầu kẹp dao) có bốn phần: Đuôi rút (pull stub – đuôi chuột), đầu côn, mặt bích chữ V và đầu kẹp dao.
1/ Đuôi rút (pull stub – đuôi chuột)
Đuôi rút có công dụng giữ đầu kẹp trong trục xoay. Khi bạn sử dụng đuôi rút không phù hợp, các đầu kẹp dao có thể bay ra khỏi trục xoay trong quá trình gia công. Tình trạng này có thể gây mất an toàn và nguy hiểm cho người vận hành máy. Trong một số trường hợp, các đuôi rút có dạng rỗng, cho phép chất làm mát chảy qua đầu kẹp dao (làm mát xuyên tâm). Trong quá trình vận hành, bộ kẹp (ở trục xoay) giữ đuôi rút, kéo đầu kẹp vào miệng trục xoay.
2/ Đầu côn
Đây là một phần của đầu kẹp có dạng hình nón. Thông thường, độ côn có mức dung sai là 0,0002” cho cả dung sai đường kính ngoài và dung sai độ côn. Ngoài ra, côn của đầu kẹp dao HSK tương đối ngắn hơn đầu côn của đầu kẹp BT/BBT
3/ Mặt bích chữ V
Đây là bộ phận của đầu kẹp chức năng khóa vào bộ thay dao tự động trong quá trình gia công, đặc biệt khi dao di chuyển theo kiểu qua lại từ bộ thay dao đến trục chính.
4/ Đầu kẹp dao
Là phần đầu kẹp nơi có collet hoặc dao và đai ốc collet (Nut) cố định nó.
Đầu BT/BBT và HSK – Sự khác biệt chính
Đầu HSK được sử dụng rộng rãi trên khắp Hoa Kỳ. Mặc dù phổ biến và được thị trường chấp nhận cao nhưng loại giá đỡ công cụ này vẫn bị nhiều người hiểu lầm. Người dùng không nắm bắt được hết tiềm năng và ứng dụng của đầu HSK.
Không giống như đầu HSK mà chức năng đầy đủ của chúng không được hiểu rõ, đầu cặp dao BT/BBT được thị trường chấp nhận cao và chúng đối xứng trên trục chính. Điều đó làm cho đầu BT/BBT có độ cân bằng và ổn định cao trong các công đoạn gia công tốc độ cao.
Một số khác biệt cơ bản giữa đầu HSK và BT/BBT là:
1/ Độ côn
Một trong những khác biệt cơ bản giữa BT/BBT và HSK là tỷ lệ côn. Đầu HSK có độ côn 1:10 trong khi đầu BT/BBT sử dụng độ côn 7:24.

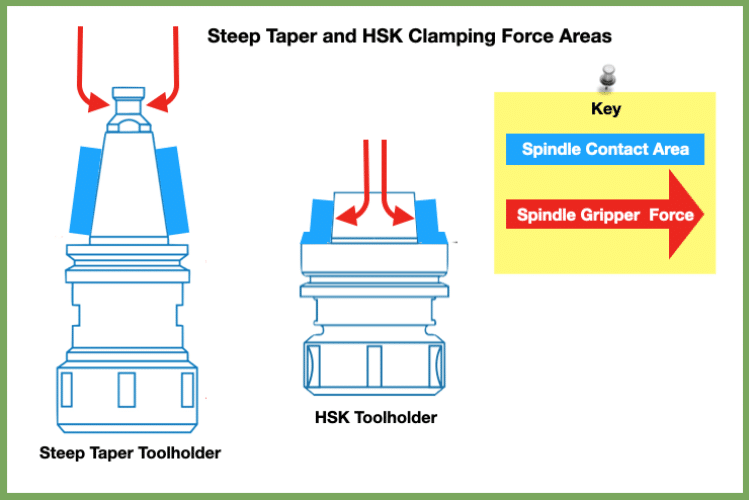

2/ Điểm tiếp xúc kép
Bản chất tiếp xúc kép của đầu HSK thực sự rất nổi bật. Trục xoay tiếp xúc với côn và mặt bích, trong khi đầu cặp BT có trục xoay chỉ tiếp xúc với côn.
3/ Chốt giữ
Các chốt kéo trong cán HSK nằm bên trong cán trong khi ở cán dao BT/BBT, chúng được bọc quanh bề mặt bên ngoài của núm giữ khi nó giữ cán dao bên trong trục xoay.
Biểu hiện của những khác biệt chính này trong quá trình gia công tốc độ cao
Đầu HSK mang lại khả năng lặp lại, độ chính xác và thay dao nhanh. Mặc dù đầu cặp BT/BBT có giá trị lớn nhưng chúng có một số hạn chế ở tốc độ trục chính cao 8.000 vòng/phút.
Đầu BT/BBT 40 hoặc BT/BBT 50 mang lại cảm giác an toàn nhất định trong khi bộ chuyển đổi HSK có cùng kích thước tương đối nhẹ hơn. Tuy nhiên, độ nhẹ của đầu HSK mang lại lợi ích lớn ở những chuyển động cao, khiến chúng hoạt động tốt hơn đầu BT/BBT trong các chế độ gia công tốc độ cao. Trong quá trình gia công tốc độ cao, sự tăng nhiệt hướng tâm và hướng trục xảy ra ở trục chính và côn.
Trong đầu BT/BBT, sự phát triển hướng tâm xảy ra, kéo đầu cặp vào sâu hơn trong côn. Điều này dẫn đến mất độ chính xác trên trục Z. Do khối lượng quá lớn của đầu BT/BBT, nhiệt tăng chậm, làm mất đi độ cứng xuyên tâm của côn. Sự mất đi dần dần khiến trong quá trình gia công gây ra tiếng kêu và độ rung của máy.
Khi đầu cặp HSK chịu tác động của nhiệt, hệ thống giữ không thể kéo bộ chuyển đổi HSK ra khỏi vị trí của nó. Điều này là do vị trí trục của bộ chuyển đổi HSK và kết nối mặt bích với mũi trục chính. Ngoài ra, chuôi côn HSK và côn trục chính có xu hướng nóng lên và nóng đều.
Không giống như đầu BT/BBT, chuyển động quay tốc độ cao có tác động tích cực đến đầu HSK khi độ bám của chúng tăng theo tốc độ quay, dẫn đến lực ly tâm tăng tương ứng.
Cuối cùng, đầu HSK có độ cứng hướng tâm và hướng trục tốt hơn, dẫn đến độ chính xác cao, khả năng lặp lại và độ hoàn thiện bề mặt đỉnh cao.
Với đầu HSK nhiều phân loại: A, B, C, D, E và F, người dùng có rất nhiều lựa chọn cho một dự án cụ thể.
Kết luận – Vậy nên chon đầu BT/BBT hay HSK?
Đầu BT/BBT trước đây đã hỗ trợ rất tốt trong một số dự án cắt tốc độ thấp.
Mặt khác, đầu cặp dao HSK là các công cụ gia công tốc độ cao được thiết kế cho tương lai vì chúng có giá trị to lớn cho cả ứng dụng tốc độ thấp – mô-men xoắn cao và ứng dụng tốc độ cao – mô-men xoắn thấp.
Mặc dù mỗi đầu kẹp có một thiết kế riêng với những ưu điểm và nhược điểm riêng, nhưng đầu HSK là lựa chọn tốt hơn cho các nhà sản xuất và người dùng đang tìm kiếm đầu kẹp có độ chính xác và độ ổn định cao hơn.
